【学员问题】螺杆式启闭机安装规定？
【解答】1、螺杆式启闭机运到现场后，应对其主要零部件进行复测，必要时，应对设备进行分解、清洗、检查。
2、螺杆式启闭机安装应根据起吊中心线找正，其纵、横中心线偏差不应超过±3mm，高程偏差不应超过±5mm，水平偏差不应大于0.5/1000.
3、螺杆与闸门连接前，其不垂直度不应大于2/1000，螺杆下端如与滑块装置连接时，其倾斜方向应与滑块槽倾斜方向一致。
4、对于装有过载保护装置和行程开关的螺杆式启闭机，该装置的动作应灵敏、准确、可靠。
启闭机可按不同特征进行分类：
①按操作动力可分为人力、电力、液力。
②按动力传送方式可分为机械传动和液压传动。机械传动又分为皮带传动、链条传动、齿轮传动和组合传动。液压传动可分为油压传动和水力传动。
③按启闭机的安装状况可分为固定式和移动式。中国常以此种分类法命名启闭机。
④按闸门与启闭机连接方式可分为柔性、刚性和半刚性连接。
⑤按闸门的特征类别分为平面闸门启闭机、弧形闸门启闭机和人字闸门操作机械等。通常也习惯以其综合的特征命名闸门的操作设备，如螺杆式启闭机、链式启闭机、卷扬式启闭机、液压启闭机、 台车式启闭机、 门式启闭机（起重机）等。
闸门、启闭机吊装施工方案 一、 工程概况 排水涵闸布置在东西侧堤上，具体位置1#围区西侧堤桩号W0+600；2#围区东侧堤桩号E0+400，分别通过北六滧、北八滧水闸外港汊排水，结构形式为单孔3m*2m的排水涵闸，由内河连接段、进水池、洞身、消力池、海漫、防冲槽等组成，闸室底板高程0.5m； 本工程金属结构安装主要包括：闸门安装、启闭机安装。闸门为铸铁闸门，尺寸3000mm*2000mm，总重约1.8T；启闭机启闭力为100KN。（详见附图一）。闸门、启闭机均按设计要求选取具有相关资质厂家定做，经检验合格后运至现场。 附图一：闸门结构设计图
二、闸门及启闭机安装程序及方法 1、安装前准备 闸槽混凝土凿毛，露出预埋的钢筋。 控制点线的测放，统一使用水工建筑使用的控制线，闸门安装基准线
有：闸孔中心线，底槛、门楣高程控制线。所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置，采用清楚的标志并加以警示、保护。蓶鷙;晥9 ? 材料及工具：5t卷扬机1台、电焊机1台、测量仪器（全站仪、水准仪各1台） 人员准备：起重工1人、电焊工1人、劳力工10人、技术人员4人布 2、安装程序及方案 2.1闸门安装 2.1.1安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙， 2.1.2对所有的工作表面进行清理，门槽范围内影响闸门安全运行的外露物必须清除干净，并对埋件的最终安装精度进行复测，作好记录并报监理人。 2.1.3闸门利用滚杠、卷扬机牵引由孔口至闸室内，再利用预埋锚钩，用滑轮组、卷扬机起吊闸门及支铰臂，下部用方木支垫，按设计要求定位安装。 2.1.4闸门安装焊缝的焊接，应尽量避免仰焊，难于避免时，必须由具备相应资格的合格焊工施焊。 2.2启闭机安装 3 2.2.1启闭机采用现场的起重设备进行吊装，按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。安装好的启闭机，其机械性能和电气设备等的各项性能符合施工图纸及制造厂技术说明的要求。 2.2.2将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 2.2.3相关技术要求如下表所示： 序号 检测项目 允许偏差（mm）
1 机身纵横向中心线 ±2 2 高程
±5 3 螺杆垂直度
0.2% 4 机座与基础板接触间隙 ≤0.5 2.3、试验 闸门安装好后应做无负荷试运行检查，检查手摇部分转动是否灵活、平稳、无卡阻，手摇两用机构的电气锁闭装置是否可靠；转动机构运行平稳，升降方向无其他异常声音；
如今， 随着我国经济的不断发展，启闭机闸门的发展越来越受到 的重视，闸门机械行业的发展中充分展示了我国水利建设的实力，带动我国水利建设等各个行业机械的发展，启闭机闸门将关系到水工建筑物的正常运行。而又因为我国洪涝干旱灾害频发，给国民经济造成了不小的损失， 对水利的投资势在必行。水利设备行业借着这股东风，将迎来发展的良好时机。
启闭机闸门有它独特的优点，但相对的也会有一些缺点，所以我们只有不断的提高技术来改进产品，才能为人民的生活带来更多的方便，随着水利机械行业不断的发展，产品需求量也随之增多，我们只有不断的引进先进的技术，发展更多高质量的产品，才能不断满足市场的需求。
耀禹水利机械厂是生产 球墨铸铁闸门、的专业厂家。本厂年销售额达1000万以上，厂房面积达五千多平方米，员工人数86人以上。本厂生产的各种系列 球墨铸铁闸门、产品均按国家标准制作。已有悠久的生产历史、工艺先进、技术力量雄厚、质量稳定可靠。拥有完善的检测设备和严格的出厂检验制度。经过几十年的不断发展， 球墨铸铁闸门、产品畅销国内二十多个省、市、自治区，并赢得了国内外客户的一致好评！

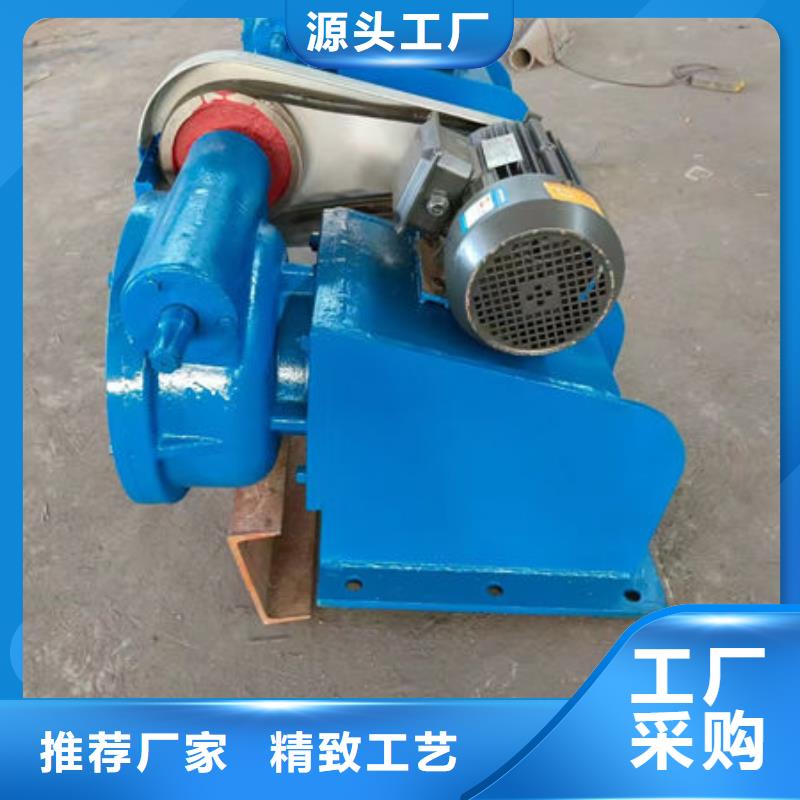

2、启闭机的安装（螺杆启闭机）
2.1与土建工程的配合
土建工程的配合与启闭机的安装非常重要，它直接影响到启闭机能否正常使用和启闭机使用中的灵活性。故在施工启闭机安装部位的土建工程时，要根据启闭机的设计要求和型号预留启闭机的螺栓孔，预留时，要使启闭机的吊点中心与闸门的吊耳中心一致。因为启闭机梁为双向受力构件，故在启闭机梁上预留螺栓孔要为通孔，以防在运行中闸门下压时将启闭机顶起来。
2.2启闭机的安装
2.3安装高度较小（H安≤6m）的启闭机的安装
安装高度在6m以下时，可直接将启闭机就位，用钢丝绳穿过丝母将丝杆从机体下垂直吊起，用手摇动启闭机蜗杆将丝杆穿在启闭机内，调整好吊点中心后与闸门吊耳连接。在丝杆穿过丝母的过程中，为保证安全，一定要用手动，严禁用电动，以防造成不安全事故。
